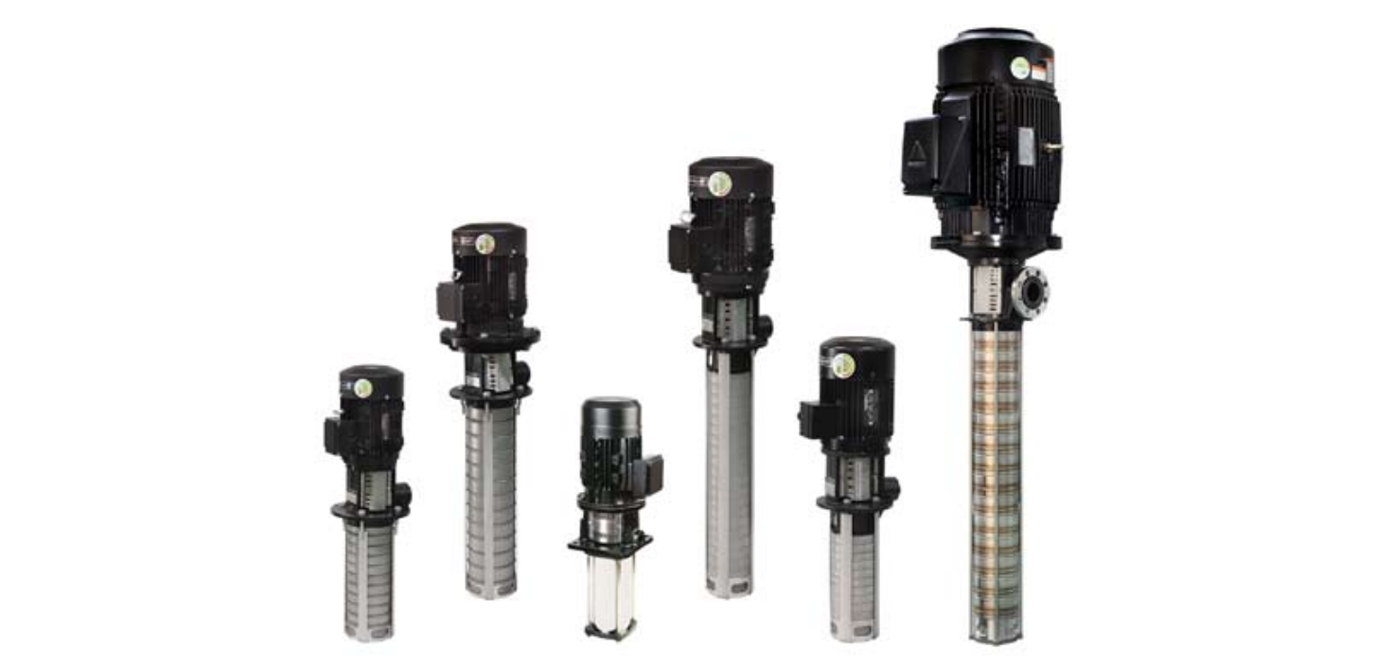

침수형 입형다단원심
HSC Immersible Pumps
펌프 특성
HSC,HSCS,HSCA 펌프는 주요 부품이 스테인레스 스틸로 제작되어 내구성 이 우수합니다.
이 펌프는 몸체가 유체에 잠기는 구조로 Tank나 용기의 깊이가 깊을 경우 빈 Chamber를 이용하여 침수깊이를 연장할 수 있습니다.
카트리지타입 메카니칼씰을 적용하여 분해조립이 쉽고 최적의 효율성을 발휘합니다.
사용자의 필요 유량 및 압력, 스택의 길이에 따라 다양한 펌프 범위를 제공합니다.
펌프는 최적화된 접액부, 유니온 연결배관과 펌프헤드, 기타 부품들로 구성됩니다.
적용 범위
HSC 펌프는 고양정 다단원심펌프로서 높은 압력을 요구하는 고정밀, 고기능의 공작기계에 주로 사용되어 가공물을 냉각시키거나 세척하 는데 매우 적합합니다. 이 펌프는 NC, CNC Lathe, Machining Center, Grinding Machine등 공작물 냉각장치, 산업용 Washing Machine Filtering 시스템 등에 적용됩니다. 펌프의 중요한 부분의 재질은 스테인레스 스틸로 제작되어 있으며, 불소재질(VITON)메카니칼 씰이 장착되어 온도에 강하고 내구성이 좋습니다.
사용 액체
사용액체는 고형입자, 연마슬러지 및 섬유질 성분이 없고 비 휘발성이고, 점성이 낮아 펌프의 재질에 손상을 주지 않는 액체이어야 한다. 사용액체의 비중이나 점도가 수용성 절삭유보다 높은 경우 필요시에는 모터의 동력을 적절하게 증가시켜야 한다.
펌프 운전 조건
- 허용유체온도 : -10℃ ~ +90℃
- 운전주위온도 : 최대 40℃
펌프 재질
접액부 재질은 2가지 타입의 사양을 선택할 수 있기 때문에 다양한 용도에 따라 사용환경에 알맞은 최적의 기종 선택이 가능합니다.
- HSC Type : GC200 / STS 304 사양 펌프헤드 GC200, 그외 STS304
- HSCS Type : STS 304 사양 모든 접액부 재질에 STS 304 및 SSC13을 적용
- HSCA Type : GC200/STS 304 사양 펌프헤드 GC200, 그외 STS304
주의 : SCS펌프는 펌프내의 유체가 부식성이 있을 때 사용되어집니다.

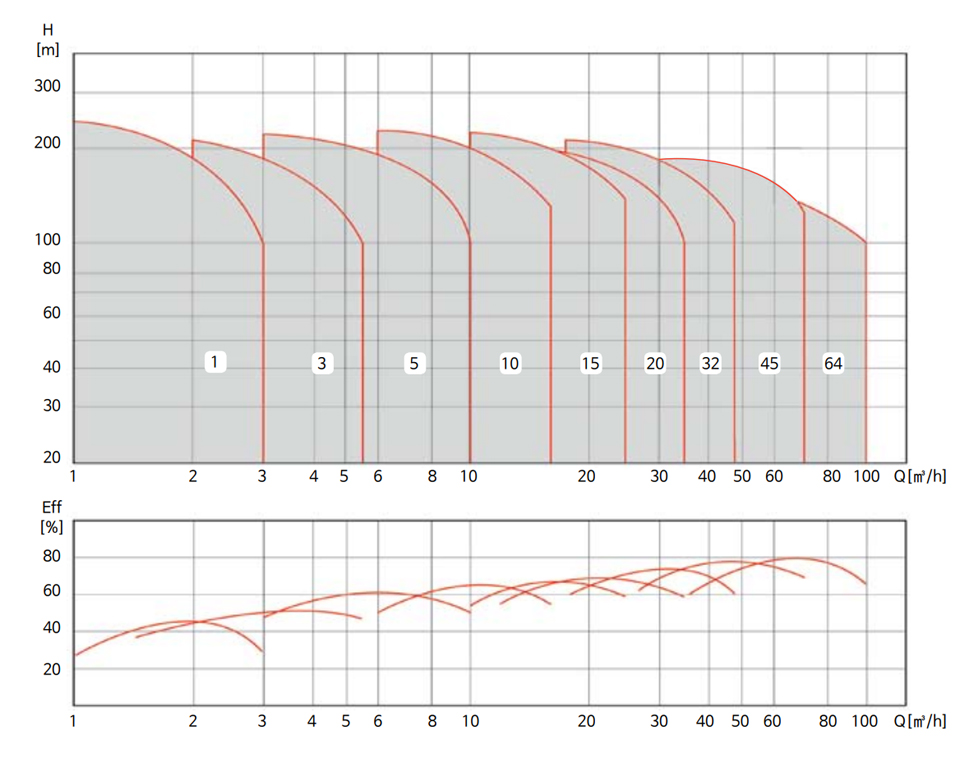

성능 범위, n=3500rpm
사양 범위 H SERIES
| 항목 | SC,SCS,SCA 1 | SC,SCS,SCA 3 | SC,SCS 5 | SC,SCS 10 | SC,SCS 15 | SC,SCS 20 | SC 32 | SC 45 | SC 64 |
| 범위 60Hz | |||||||||
| 공칭유량[m3/h] | 1.2 | 3.6 | 6 | 12 | 18 | 24 | 32 | 50 | 77 |
| 공칭유량[l/min | 20 | 60 | 100 | 200 | 300 | 400 | 533 | 833 | 1283 |
| 사용온도[℃] | -10 to +90 | ||||||||
| 최대효율[%] | 48 | 52 | 61 | 65 | 68 | 68 | 75 | 78 | 78 |
| 유량범위[m3/h] | 0.8-3 | 1.5-5.4 | 3-10.2 | 6-16.8 | 9.6-28 | 12-35 | 18-48 | 26-70 | 36-100 |
| 유량범위[l/min] | 13-50 | 48-90 | 50-170 | 100-280 | 160-467 | 200-583 | 300-800 | 433-1167 | 600-1667 |
| 최대양정[m] | 220 | 220 | 230 | 230 | 230 | 200 | 210 | 180 | 120 |
| 모터동력[kW] | 0.75~3.0 | 0.75~4.0 | 0.75~7.5 | 1.5~11 | 1.5~18.5 | 2.2~18.5 | 3.0~30 | 5.5~30 | 7.5~30 |
| 재질 | |||||||||
| 펌프헤드(SC 펌프) | GC 200 | GC 200 | GC 200 | GC 200 | GC 200 | GC 200 | GC 200 | GC 200 | GC 200 |
| 펌프헤드(SCS 펌프) | SSC 13 | SSC 13 | SSC 13 | SSC 13 | SSC 13 | SSC 13 | - | - | - |
| 임펠러,챔버,주축 | STS 304 | STS 304 | STS 304 | STS 304 | STS 304 | STS 304 | STS 304 | STS 304 | STS 304 |
| 배관연결방식 | |||||||||
| 유니온 | PS 1 1/4 | PS 1 1/4 | PS 1 1/4 | PS 2 | PS 2 | PS 2 | 65A | 80A | 80A |
| 설치길이 [mm] | |||||||||
| SC,SCS 펌프 | 152-592 | 152-592 | 162-712 | 144-784 | 170-845 | 170-845 | 245-1085 | 265-1065 | 280-1105 |
| 샤프트씰 | |||||||||
| Cartridge seal | T.C/T.C/ FKM |
T.C/T.C/ FKM |
T.C/T.C/ FKM |
T.C/T.C/ FKM |
T.C/T.C/ FKM |
T.C/T.C/ FKM |
T.C/T.C/ FKM |
T.C/T.C/ FKM |
T.C/T.C/ FKM |
