입형다단원심

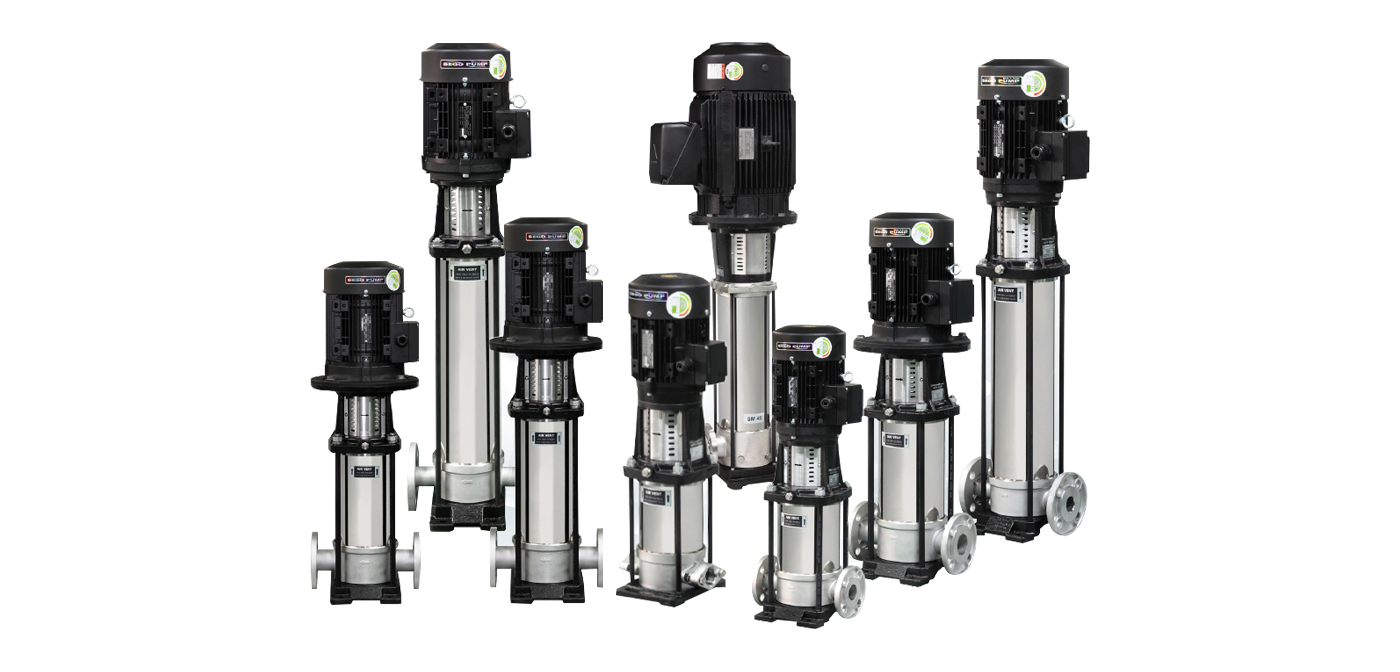

HSM High Pressure Pump
펌프 특성
HSM/HSMS 펌프는 플랜지형 모터가 장착된 비자흡식 입형다단 원심펌프 입니다.
입형다단펌프는 음용수부터 화학물질의 이송에 이르기까지 다양한 용도로 사용되며, 특별한 성능과 재질을 필요로 하는 광범위한 펌프 시스템에 사용됩니다.
유체와 접촉하는 모든부품은 Stainless 재질로서 내구성과 위생성이 뛰어나고 긴 수명을 유지합니다.
펌프 몸체는 흡입 및 토출 구경이 동일한 인라인 구조로 설계되어 있어 서배관 설치 작업이 용이합니다.
입형구조로 동일성능의 횡형 다단펌프와 비교하여 설치면적이 약 1/4로 최소화 됩니다.
임펠러 전후의 압력 밸런싱을 최적화 하여 축방향의 하중을 극소화 시킴으로써 표준모터를 사용할 수 있고, 서비스가 용이합니다
사용 액체
취급액체는 고형입자나 섬유질성분이 없고, 폭발의 위험이 없으며, 점성이 낮고, 펌프의 재질에 화학적으로 손상을 주지 않는 액체이어야 합니다.
취급액체의 비중이나 점도가 물보다 높은 경우, 필요시에는 모터의 동력을 적절하게 증가시켜야 합니다. 펌프를 선정할 때는, 취급액체의 온도, Ph값 또는 솔벤트나 기름, 염화물등의 함유량을 충분히 고려하여야 합니다. 취급액체가 부식성이 강한 경우(예를 들어 해수), 스테인레스 스틸과 같은 재질에는 부식을 방지하는 산화 피막이 파괴될 가능성이 있으므로 주의하여야 합니다.
적용 범위
- 급수 가압 시스템
- 보일러 급수
- 세척 및 세정 시스템
- 고압 세척 시스템
- 공작기계(윤활 시스템)
- 아파트,고층건물 급수
- 병원(의원)급수 시스템
- 증류수 시스템
- 스프링 쿨러
- 수처리 장치
- 논밭의 관개용
- 수영장, 양어장
- 소방시스템
- 공원 및 다른 여가시설
펌프 사양
- 펌프구경 32~150A
- 최대유량 260m3/h
- 최대양정 268m
- 최대허용운전압력 30bar
펌프 운전 조건
- 운전주위 온도 최대 40℃(표고 1000m이하)
- 허용유체 온도 -20~+120℃
- 설치장소 부식성 및 폭발성, 가스 및 증기가 없는곳
- 최소흡입압력 NPSH +0.5m
- 회전방향 반시계 방향(모터위에서 볼때)
설치 유형
- 표준 : 수직설치
- 선택사항 : 수평설치
펌프 표시
예 : SM 4505-2 A V
| 코드 | 설명 | |
| HSM | SM | 스테인레스 스틸(STS 304) |
| SMS | 스테인레스 스틸(STS 316) | |
| 45 | 공칭유량 (m3/h) | |
| 1, 3, 5, 10, 15, 20, 32, 45, 64, 90, 120, 150, 200 | ||
| 05 | 임펠러 단수 | |
| 2 | 작은 임펠라단수 | |
| A | Oval플랜지(원형 플랜지는 표기없음) | |
| V | E | O-Ring (EPDM,별도 표기 없음) |
| V | O-Ring (VITON) | |
펌프 배관 연결
HSM 3,5,10 모델은 Oval 플랜지 방식이 가능합니다.

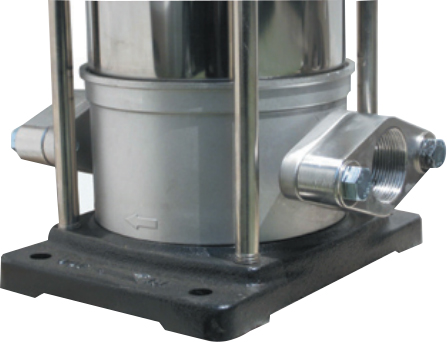

오발(Oval) 플랜지

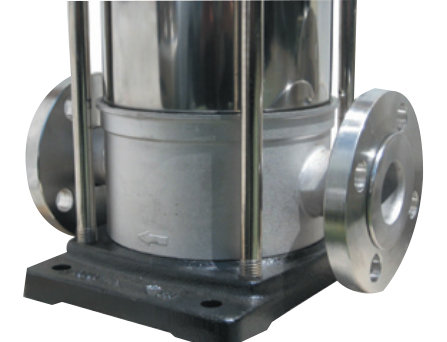

원형(Round) 플랜지
설치 유형
- HSM TYPE : 모든 접액부 재질에 STS 304 및 SSC13을 적용
- HSMS TYPE : 모든 접액부 재질에 STS316 및 SSC14를 적용
샤프트 씰
- 카트리지 씰 타입
- Balanced design (30bar)
- 씰을 교체하기위해 펌프를 해체할 필요가 없습니다.
- SM 32 이상 모델은 모터해체없이 교체가 가능합니다.
