모터

일광모터

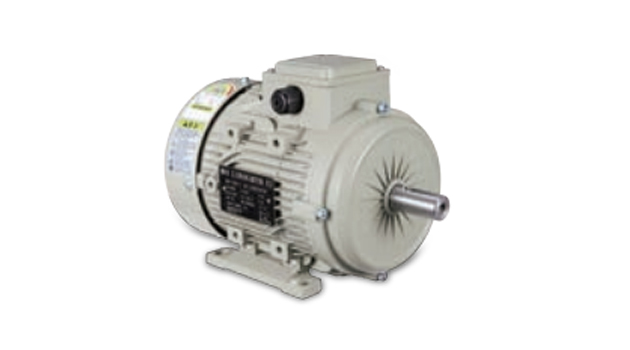

B3 Horizontal types

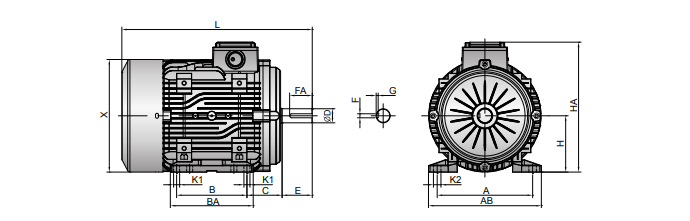

Dimensional drawings
Dimensions
Frame Output(kW) Dimension(mm) Bearings
Overall DE Shaft extension Base
2P 4P 6P 8P H C L HA X D E F FA G A B AB BA K1 K2 DE ODE
63M 0.2 0.2 63 40 206 145 124 11 23 4 20 2.5 100 80 118 100 7 10 6202 6202
71M 0.4 0.4 71 45 237 169 142 14 30 5 25 3 112 90 130 105 7 10 6203 6202
*0.55 71 45 237 169 142 14 30 5 25 3 112 90 130 105 7 10 6203 6202
80M *0.55 0.4 0.2 80 50 266 189 159 19 40 6 30 3.5 125 100 149 130 10 15 6204 6203
0.75 0.75
*0.9
*1.1
90L 1.5 *1.1 0.75 0.4 90 56 324 212 180 24 50 8 45 4 140 125 169 145 10 15 6205 6204
2.2 1.5
100L 2.2 1.5 0.75 100 63 360 228 196 28 60 8 45 4 160 140 190 165 12 15 6206 6205
*3
112M *2.2 2.2 1.5 112 70 378 259 222 28 60 8 45 4 190 140 225 165 12 15 6206 6205
3.7 3.7
*4
132S 5.5 5.5 3.7 2.2 132 89 473 294 263 38 80 10 65 5 212 140 248 215 13 15 6308 6307
7.5
132M 7.5 5.5 3.7 178
160M 11 160 108 622.5 394 312.4 42 110 12 90 5 254 210 286 290 15 18 6309 6309
15 11 7.5 5.5
160L 18.5 15 11 7.5 254
B5 Vertical types

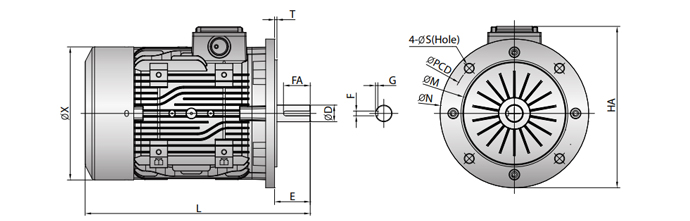

Dimensional drawings
Dimensions
Frame Output(kW) Dimension(mm) Bearings
Overall DE Shaft extension
2P 4P 6P 8P S(Hole) PCD M N HA L X T D E F FA G DE ODE
63M 0.2 0.2 10 115 95 140 145 206 124 3 11 23 4 20 2.5 6202 6202
71M 0.4 0.4 10 130 110 160 178 237 142 3 14 30 5 25 3 6203 6202
*0.55
80M *0.55 0.4 0.2 12 165 130 200 212 266 160 3.5 19 40 6 30 3.5 6204 6203
0.75 0.75
*0.9
*1.1
90L 1.5 *1.1 0.75 0.4 12 165 130 200 222 324 180 4 24 50 8 45 4 6205 6204
2.2 1.5
100L 2.2 1.5 0.75 12 215 180 250 253 360 196 4 28 60 8 45 4 6206 6205
*3
112M *2.2 2.2 1.5 15 215 180 250 272 378 232 4 28 60 8 45 4 6206 6205
3.7 3.7
*4
132S 5.5 5.5 3.7 2.2 15 265 230 300 312 473 263 4 38 80 10 65 5 6308 6307
7.5
160M 11 19 300 250 350 409 622.5 312.4 5 42 110 12 90 5 6309 6309
15 11 7.5 5.5
160L 18.5 15 11 7.5

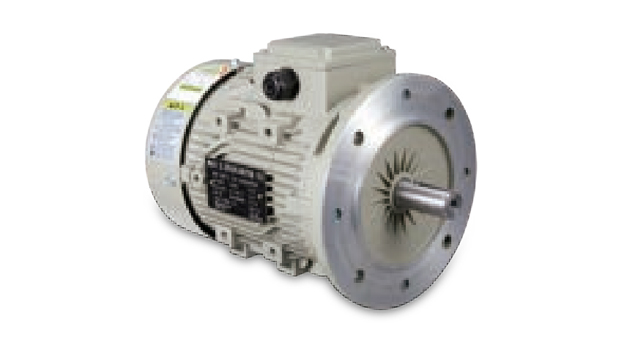

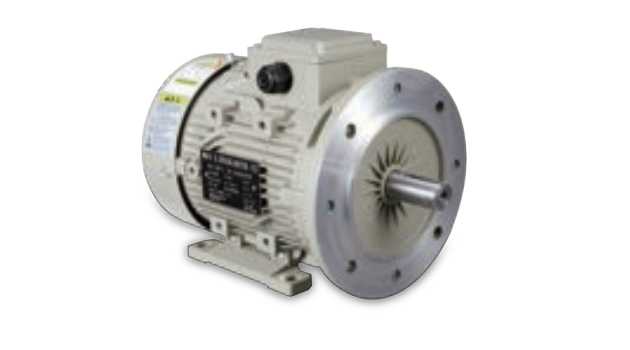

B35 Horizontal Vertical types

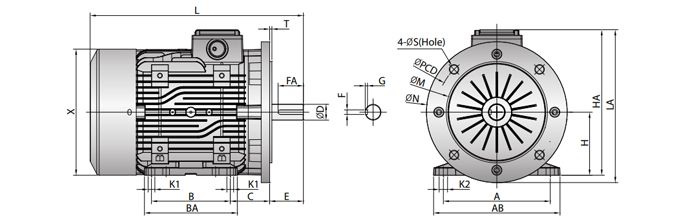

Dimensional drawings
Dimensions
Frame Output(kW) Dimension(mm) Bearings
Overall DE Shaft extension Base
2P 4P 6P 8P S(Hole) PCD M N H C HA LA L X T D E F FA G A B AB BA K1 K2 DE ODE
63M 0.2 0.2 10 115 95 140 63 40 145 152 206 124 3 11 23 4 20 2.5 100 80 118 100 7 10 6202 6202
71M 0.4 0.4 10 130 110 160 71 45 169 178 237 142 3 14 30 5 25 3 112 90 130 105 7 10 6203 6202
*0.55
80M *0.55 0.4 0.2 12 165 130 200 80 50 189 209 266 160 3.5 19 40 6 30 3.5 125 100 149 130 10 15 6204 6203
0.75 0.75
*0.9
*1.1
90L 1.5 *1.1 0.75 0.4 12 165 130 200 90 56 212 222 324 180 4 24 50 8 45 4 140 125 169 145 10 15 6205 6204
2.2 1.5
100L 2.2 1.5 0.75 12 215 180 250 100 63 228 253 360 196 4 28 60 8 45 4 160 140 190 165 12 15 6206 6205
*3
112M *2.2 2.2 1.5 15 215 180 250 112 70 259 272 378 222 4 28 60 8 45 4 190 140 225 165 12 15 6206 6205
3.7 3.7
*4
132S 5.5 5.5 3.7 2.2 15 265 230 300 132 89 294 312 473 263 4 38 80 10 65 5 216 140 248 215 13 15 6308 6307
7.5
132M 7.5 5.5 3.7 178
*11 19 300 250 350 132 89 294 350 503 263 5 42 110 12 90 5 216 178 248 215 13 15 6309 6308
160M 11 19 300 250 350 160 108 394 409 622.5 312.4 5 42 110 12 90 5 254 210 286 290 15 18 6309 6309
15 11 7.5 5.5
160L 18.5 15 11 7.5 254
B14 C-Face types

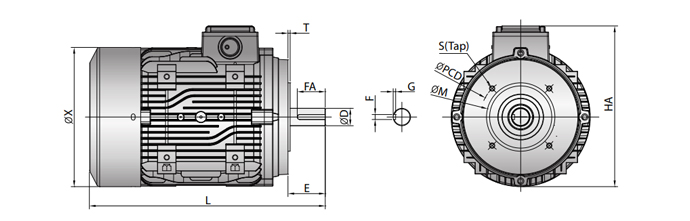

Dimensional drawings
Dimensions
Frame Output(kW) Dimension(mm) Bearings
Overall DE Shaft extension
2P 4P 6P 8P S(Tap) PCD M HA L X T D E F FA G DE ODE
63M 0.2 0.2 M5 75 60 145 206 124 3 11 23 4 20 2.5 6202 6202
71M 0.4 0.4 M6 85 70 169 237 142 2.5 14 30 5 25 3 6203 6202
*0.55
80M *0.55 0.4 0.2 M6 100 80 189 266 160 3 19 40 6 30 3.5 6204 6203
0.75 0.75
*0.9
*1.1
90L 1.5 *1.1 0.75 0.4 M8 115 95 212 324 180 3.5 24 50 8 45 4 6205 6204
2.2 1.5
100L 2.2 1.5 0.75 M8 130 110 226 360 196 3.5 28 60 8 45 4 6206 6205
*3
112M *2.2 2.2 1.5 M8 130 110 263 378 232 3.5 28 60 8 45 4 6206 6205
3.7 3.7
*4
132S 5.5 5.5 3.7 2.2 M10 165 130 294 473 263 3.5 38 80 10 65 5 6308 6307
7.5
132M 7.5 5.5 3.7
160M 11 12 215 180 393 622.5 312.4 5 42 110 12 90 5 6309 6309
15 11 7.5 5.5
160L 18.5 15 11 7.5

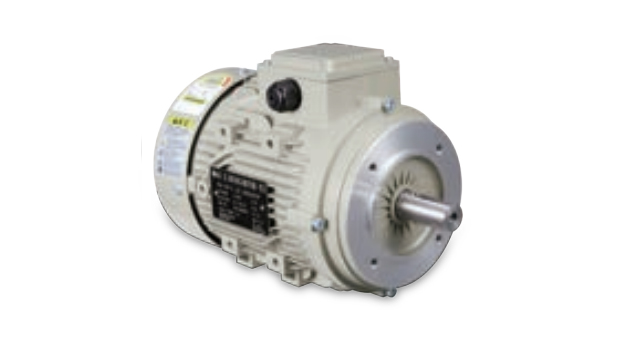

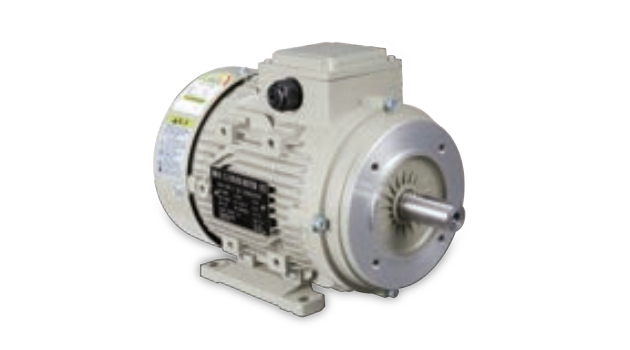

B34 Horizontal C-Face types

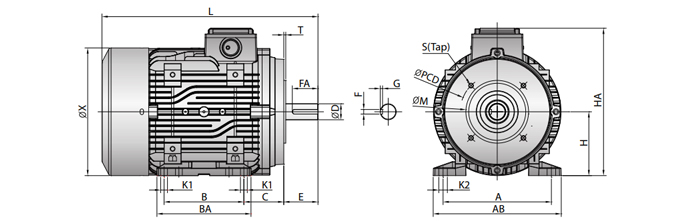

Dimensional drawings
Dimensions
Frame Output(kW) Dimension(mm) Bearings
Overall DE Shaft extension Base
2P 4P 6P 8P S(Tap) PCD M H C L HA X T D E F FA G A B AB BA K1 K2 DE ODE
63M M5 75 60 63 40 206 145 124 3 11 23 4 20 2.5 100 80 118 100 7 10 6202 6202
71M 0.4 0.4 M6 85 70 71 45 237 169 142 2.5 14 30 5 25 3 112 90 130 105 7 10 6203 6202
*0.55
80M *0.55 0.4 0.2 M6 100 80 80 50 266 189 160 3 19 40 6 30 3.5 125 100 149 130 10 15 6204 6203
0.75 0.75
*0.9
*1.1
90L 1.5 *1.1 0.75 0.4 M8 115 95 90 56 324 212 180 3.5 24 50 8 45 4 140 125 169 145 10 15 6205 6204
2.2 1.5
100L 2.2 1.5 0.75 M8 130 110 100 63 360 228 196 3.5 28 60 8 45 4 160 140 190 165 12 15 6206 6205
*3
112M *2.2 2.2 1.5 M8 130 110 112 70 378 259 222 3.5 28 60 8 45 4 190 140 225 165 12 15 6206 6205
3.7 3.7
*4
132S 5.5 5.5 3.7 2.2 M10 165 130 132 89 473 294 263 3.5 38 80 10 65 5 216 140 248 215 13 15 6308 6307
7.5
132M 7.5 5.5 3.7 178
160M 11 12 215 180 160 108 622.5 394 312.4 5 42 110 12 90 5 254 210 286 290 15 18 6309 6309
15 11 7.5 5.5
160L 18.5 15 11 7.5 254
