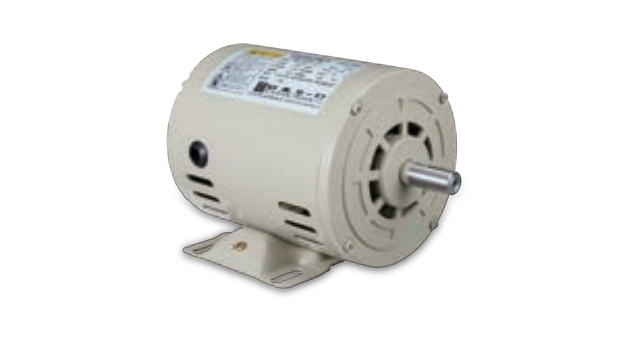

주문형 단상 유도전동기 (반폐형) - B3 Horizontal Type

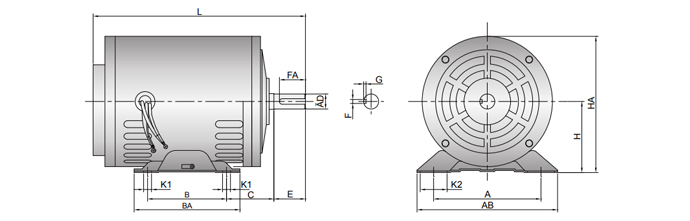

Dimensional drawings
Dimensions
Frame Output(kW) Dimension(mm) Bearings
Overall DE Shaft extension Base
2P 4P H C L HA D E F FA G A B AB BA K1 K2 DE ODE
73 *0.2 73 52 233 139
79 *0.4 79 47 266 162 19 40 5 30 3 125 100 165 130 10 30 6204 6203
90L *0.4 90 60 269 173 19 40 5 33 3 136 100 178 134 10 34 6204 6203
*0.75 90 53 290 173 19 40 6 30 3.5 140 125 190 155 10 30 6204 6203
106 *0.75 106 71 336 212 22 50 7 40 4 169 114 228 150 11 35 6205 6203
*1.5 106 72.5 355 212 28 60 7 50 4 169 114 228 150 11 35 6206 6203
*2.2 106 70 370 212 28 60 7 50 4 169 114 228 150 11 35 6206 6203
*1.1 106 70 335 212 22 50 7 40 4 167 114 228 150 11 35 6205 6203
116 *1.5 116 61 360 229 28 60 7 50 4 167 142 234 180 11 34 6206 6204
*1.5 116 65 376 229 28 60 7 50 4 167 142 234 180 11 34 6206 6204
*3.7 116 67 406 229 28 60 7 50 4 167 142 234 180 11 34 6206 6204
주문형 유도전동기

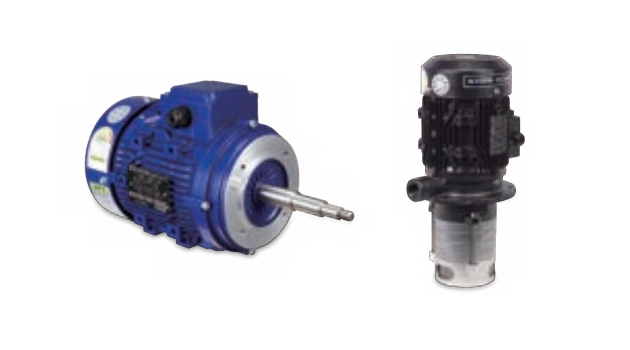

펌프 용
  • 상수 : 3Ø
  • 극수 : 2,4
  • 출력 : 0.2 ~18.5kW
  • 전압 : 220/380V AC, 380V AC
  • 주파수 : 60 Hz, 50 Hz

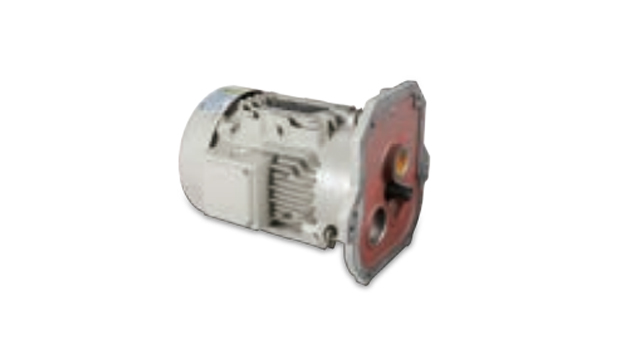

감속기 용
  • 상수 : 3Ø
  • 극수 : 4
  • 출력 : 0.2 ~7.5kW
  • 전압 : 220/380V AC
  • 주파수 : 60 Hz, 50 Hz

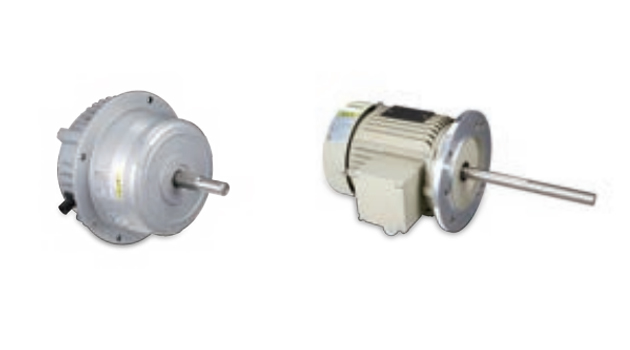

공조, 팬, 송풍기 용
  • 상수 : 3Ø, 1Ø
  • 극수 : 2,4,6
  • 출력 : 0.2 ~18.5kW
  • 전압 : 220/380V AC, 220V AC
  • 주파수 : 60 Hz, 50 Hz

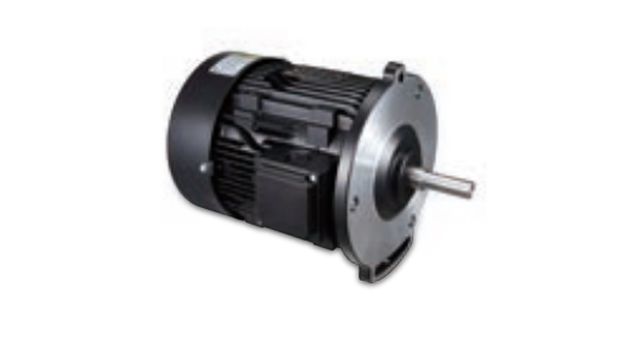

산업기계 용
  • 상수 : 3Ø
  • 극수 : 2,4,6
  • 출력 : 0.2 ~ 15kW
  • 전압 : 220/380V AC
  • 주파수 : 60 Hz, 50 Hz
