고압다단원심펌프
고압다단원심펌프
적용 범위
- 세척 및 세정 시스템
- R/O 여과장치
- 미세여과 시스템
- 급수 및 가압설비
- 산업 용수의 급수가압용
- 상수도 급수용
- 음료제조 설비
- 공정수 시스템
- 자동세차장치
- 보일러 보급수 및 응축수 시스템
- 냉방 및 공조 시스템
- 소방 시스템
- 공작기계(냉각 및 윤활시스템)
- 냉방 및 공조 시스템(냉매)
- 관개 용수
- 스프링쿨러
- 산이나 알칼리 용액
- 고지대 급수
제품 장점
- SH펌프는 스테인레스 스틸 재질로 제작되어 음용수부터 화학물질의 이송에 이르기까지 다양한 용도로 사용됩니다.
- 텅스텐 카바이드 재질의 베어링은 내마모성 및 내구성이 우수하여 펌프의 긴 수명을 유지합니다.
- 카트리지 메카니칼씰을 장착하여 쉽고 빠르게 교체가 가능하여 유지보수 비용이 절감됩니다.
- 다양한 재질과 분해조립이 용이한 Victaulic coupling 적용하여 펌프설치가 간단합니다.
- 폭넓은 운전범위로 사용자 선택의 폭이 넓고 고효율 제품으로 운전비용을 절감하여 드립니다.
기술 자료
| 펌프구경 | 32 ~ 50 A |
| 최대유량 | 35 (m3/h) |
| 최대양정 | 750 (m) |
| 허용유체온도 | -20~+160 (℃) |
| 운전주위온도 | 최대 40 (℃) |
펌프 표시
| 코드 | 설명 |
| SH | SH 스테인레스 스틸(STS 304) |
| SHS 스테인레스 스틸(STS 316L) | |
| 10 | 공칭유량 (m3/h) |
| 1, 3, 5, 8, 9, 10, 15, 20, 32 | |
| 26 | 임펠러 단수 |
| A | A Design A Type |
| B Design B Type | |
| E | E O-Ring (EPDM) |
| V O-Ring (VITON) |
펌프 재질
| 부품명 | 재질 |
| 흡입케이싱 | 스테인레스 스틸 (STS 304/316L) |
| 임펠러 | 스테인레스 스틸 (STS 304/316L) |
| 중간케이싱 | 스테인레스 스틸 (STS 304/316L) |
| 샤프트 | 스테인레스 스틸 (STS 304/316L) |
| 토출후렌지 | 스테인레스 스틸 (STS 304/316L) |
| 외부슬리브 | 스테인레스 스틸 (STS 304/316L) |
| O-Ring | EPDM / VITON |
| 메카니칼씰 | Tungsten carbide/Tungsten carbide |
제품 장점
- 최저효율관리 기자재 운영 규정 만족 전동기
- 모터형식 : TEFC
- 절연등급 : F
- 보호등급 : IP 55
- 주파수 : 60Hz / 50Hz(Option)
- 설치유형 : 9.0kW 까지 IM B34 (C-Face) / 11kW 이상 IM B3
- 전원사양 : 3.7~9.0kW 까지 220/380V, 60Hz / 11~45kW까지 380V, 60Hz / 기타 전압은 옵션 사항
모터 선택 사양
특별사양이나 운전조건을 명시할 경우 해당사양의 모터를 제공해 드립니다.
- 방폭형 모터
- 스페이스 히터를 장착한 모터
- 4P 모터 (펌프사양검토)
샤프트 씰
샤프트 씰은 고압의 영향을 받지 않게 흡입측에 장착되어 있습니다.
모터 선택 사양
특별사양이나 운전조건을 명시할 경우 해당사양의 모터를 제공해 드립니다.
- 카트리지 씰 타입
- Balanced design (30bar)
- 씰을 교체하기 위해 펌프를 해체할 필요 없음
펌프의 배관
배관연결 방식이 편리한 Victaulic coupling 연결방식을 채택하여 사용합니다.
- Victaulic coupling(허용압력 75bar)
- 어댑터
- Flange Type

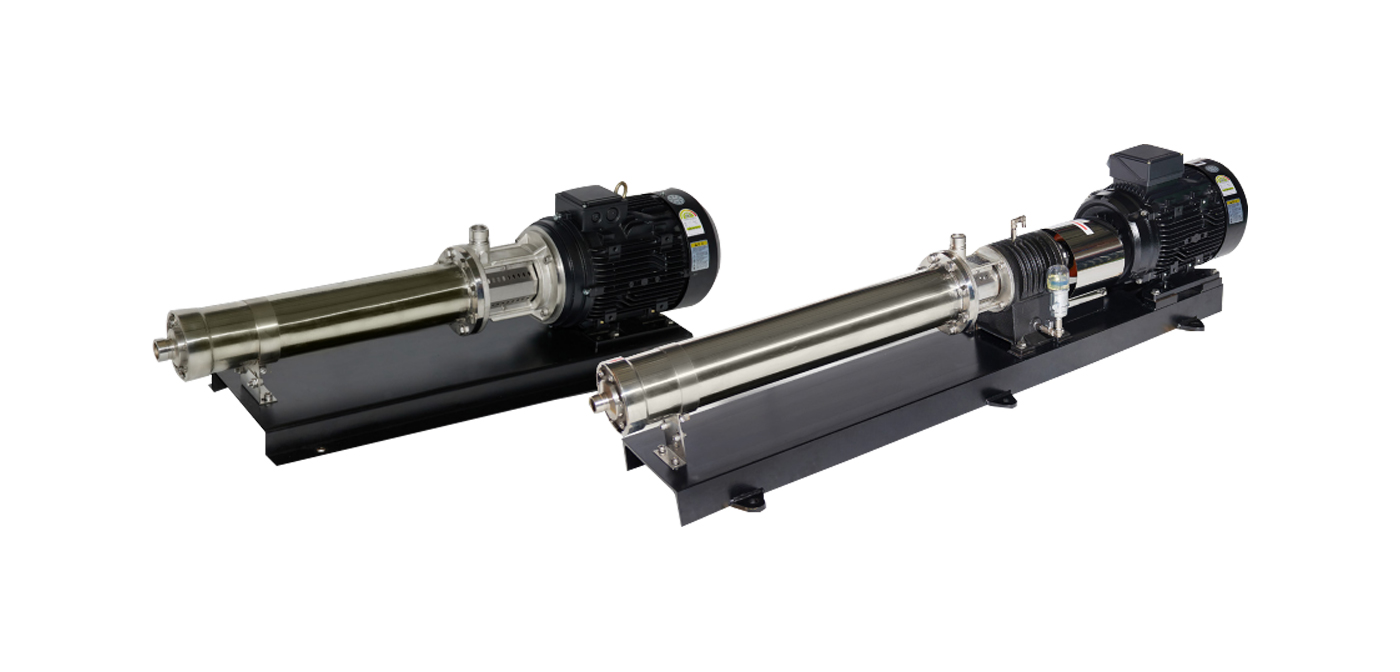

펌프 디자인

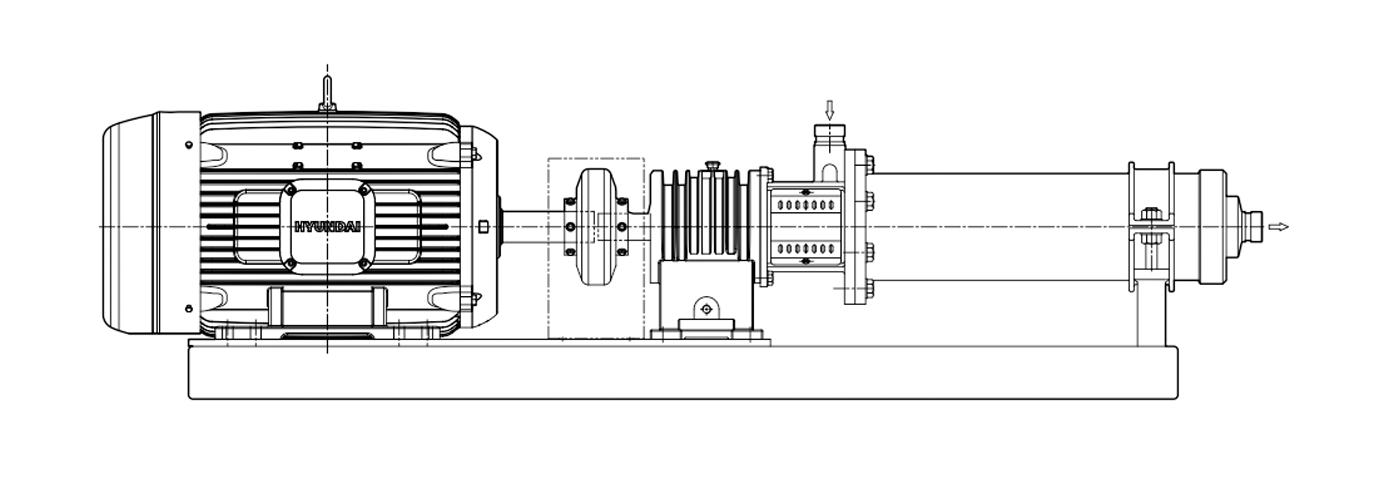

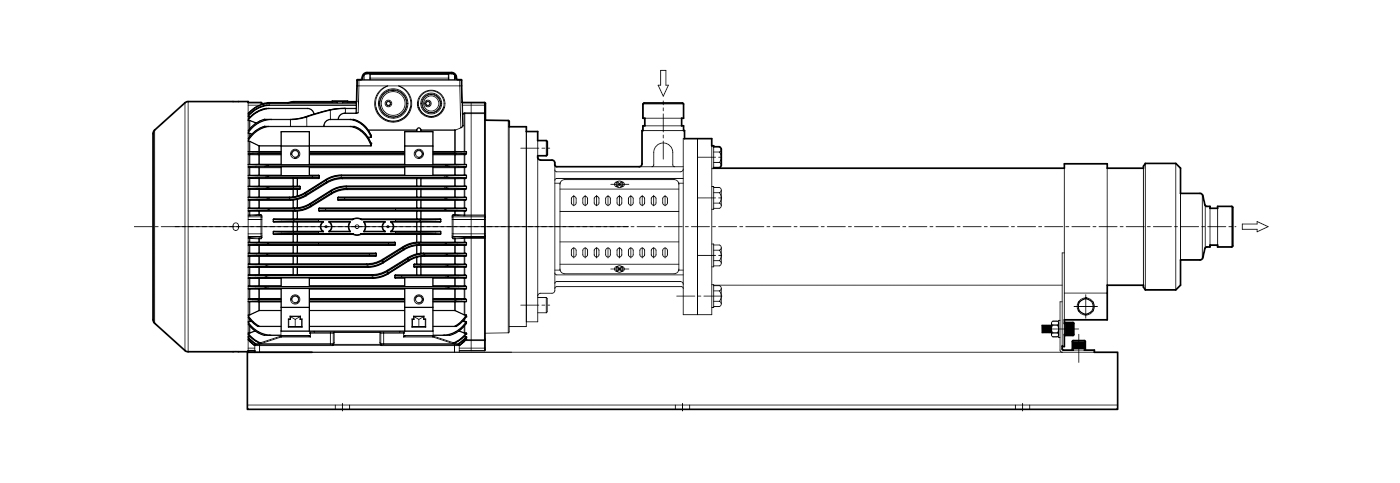

Design A Type
- 펌프, 모터 직결형식으로 구조가 간단합니다.
- 동력은 4~11kW 까지 제작 가능합니다.
Design B Type
- 오일타입 베어링 하우징 구조로 높은 유체온도 이송에 적합합니다.
- 모터는 펌프와 분리되어 부착되므로 어떠한 사양의 비표준 모터도 부착이 가능합니다.

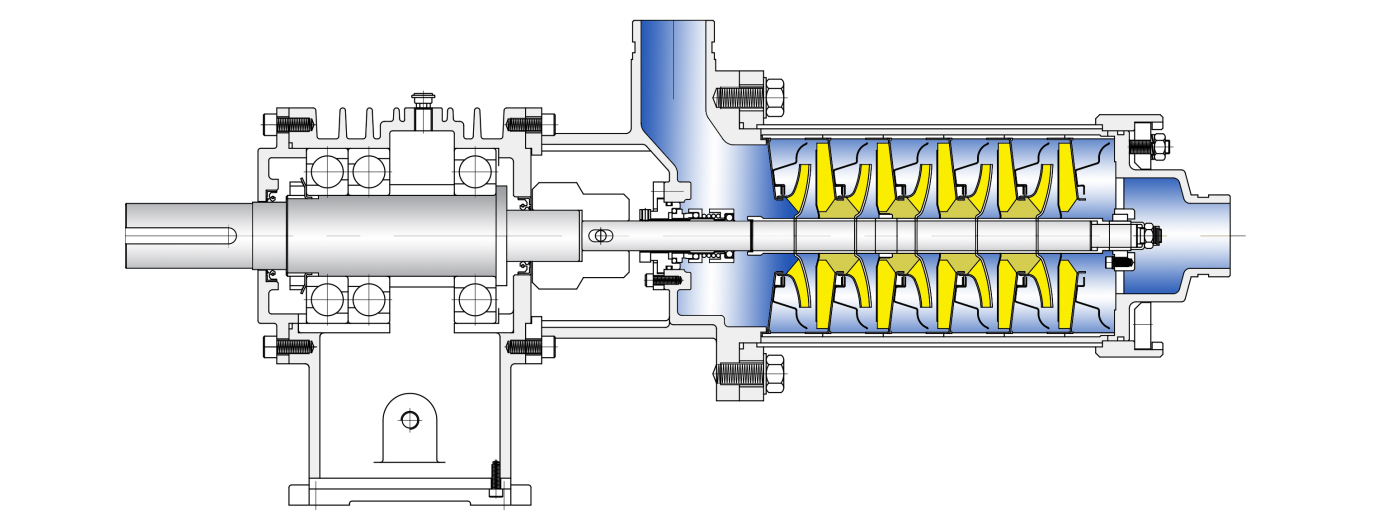

펌프 구조
에너지 효율
첨단 프레스 가공기술로 제작되어 높은 효율과 에너지 절감효과를 보장합니다.
펌프의 혁신
SH 고성능 펌프는 원심펌프의 한계치를 뛰어넘는 혁신적인 제품으로 높은 온도 및 압력범위를 높혔습니다.
신뢰성
텅스텐 카바이드 베어링 사용으로 경도와 내열성이 크고, 내마모성이 우수하여 연마제가 포함된 유체이송에도 베어링 성능을 최대로 발휘할 수 있습니다.
긴 수명
펌프에 사용되는 주요 부품이 스테인레스 스틸로 제작되어 내식성과 위생성이 뛰어나고 긴 수명을 유지합니다.
빠른 납기, 서비스
주요 부품들을 국내에서 자체 제작하므로 수입품에 비해 납기가 월등히 빠르며, 서비스 또한 접수후 수일내로 처리가 가능합니다.
쉬운 서비스
SH 펌프는 메카니칼씰 교환이 쉬운 Cartridge type의 씰이 장착 되어 유지보수가 편리합니다.
품질 보증
국내에서 입형다단원심펌프 자체 제작 기술로 품질과 우수성을 인정받고 있으며 고객의 요구에 맞는 최상의 제품을 공급하도록 최선을 다하고 있습니다.
낮은 가격
국내에서 자체 생산하여 공급하므로 수입대체효과가 크며, 합리적인 가격으로 공급이 가능합니다.
인버터 내장형
- 인버터 자동제어 기술을 통해 에너지 비용을 혁신적으로 절감할 수 있으며 고객의 특정 요구사항에 따라 완벽한 드라이브 솔루션을 제공하여 드립니다.
- 3.7 ~ 22kW 까지 공급이 가능합니다.

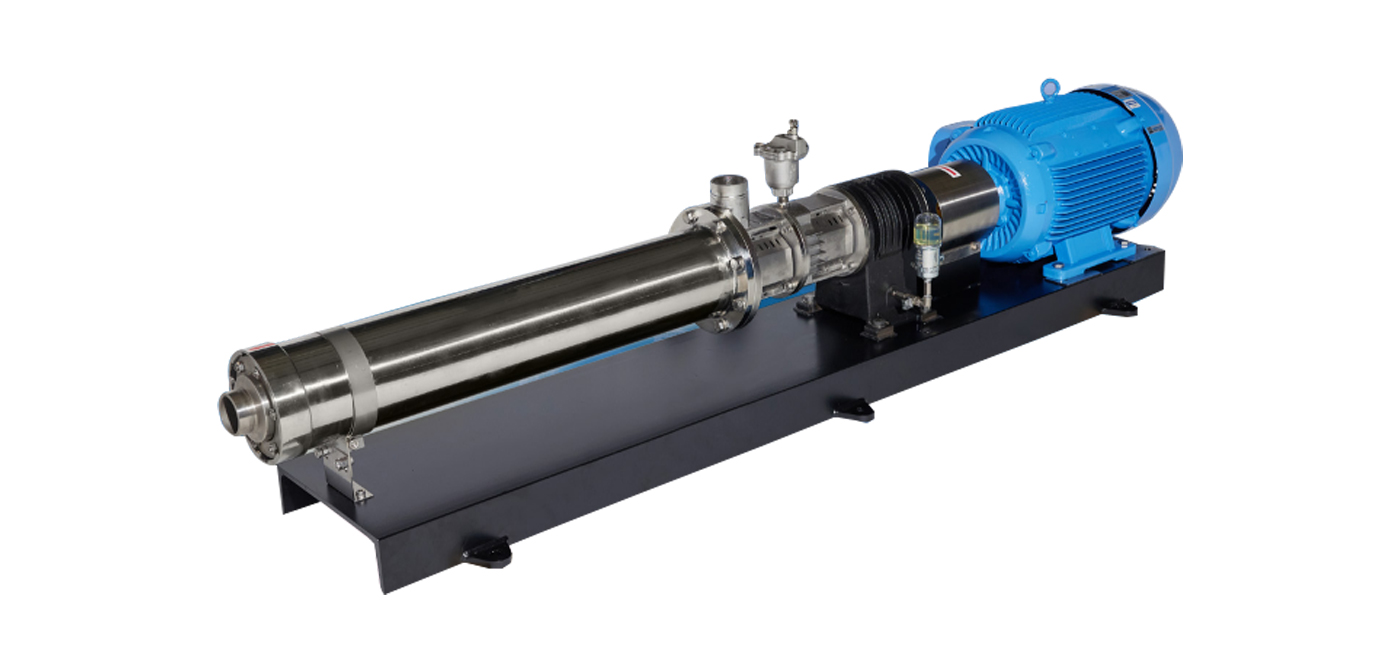

고온 고압다단원심펌프
적용 범위
- 보일러 보급수 시스템
- 세척 및 세정 시스템
- 윤활유 순환 시스템
- R/O 여과장치
- 공정수 시스템
고온 고압다단원심펌프 장점
- SHC 고온.고압 다단원심펌프는 공냉식 샤프트씰 타입으로 펌프와 씰 챔버를 분리시킴으로써 단열효과가 매우 우수하여 씰 수명이 길다.
- 공냉식 샤프트 씰 타입 펌프는 외부 냉각 장치를 필요로 하지 않아 설치가 매우 편리하다.
- 씰 챔버에 장착된 자동에어벤트는 챔버내의 증기를 외부로 배출시켜 메카니칼씰을 보호한다.
기술 자료
| 펌프구경 | 32A ~ 65A |
| 최대유량 | 45 (m3/h) |
| 최대양정 | 500 (m) |
| 허용유체온도 | 최대 180 (℃) |

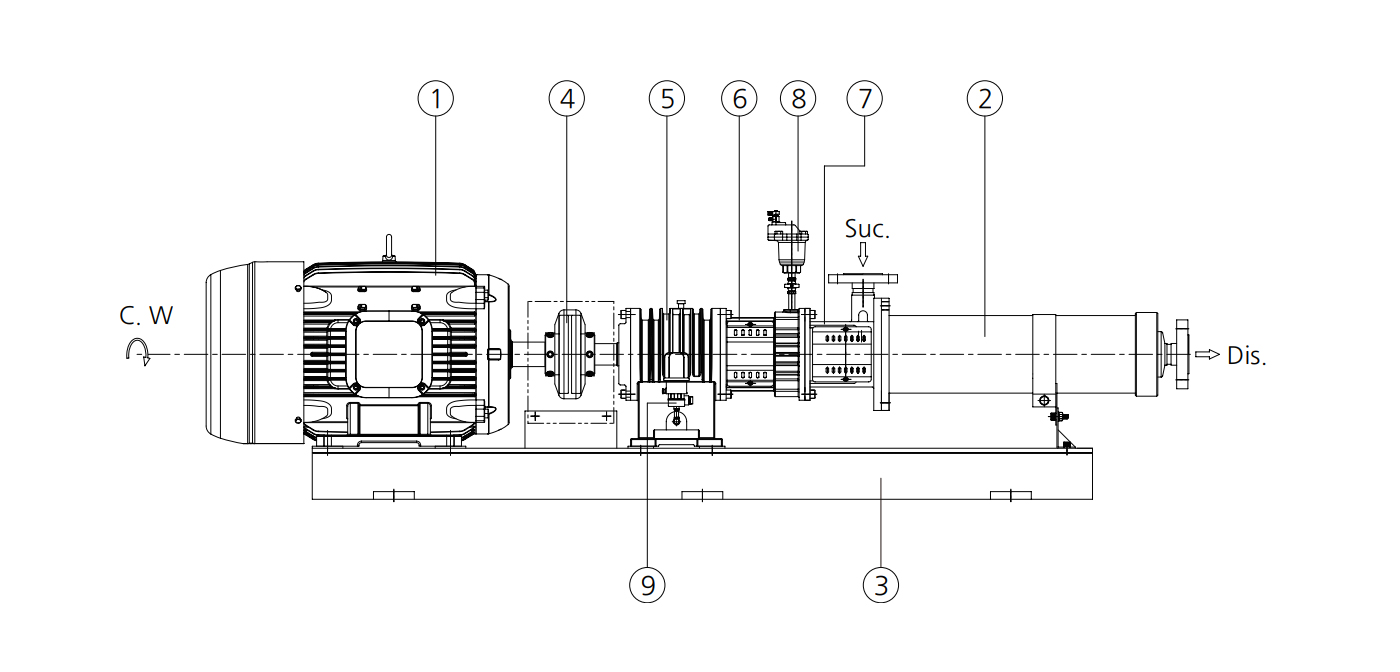

High-Temperature Pumps
| No | 항목 | No | 항복 |
| 1 | Motor | 6 | Seal housing |
| 2 | Pump | 7 | Suction housing |
| 3 | Base plate | 8 | Auto air vent |
| 4 | Victalic coupling | 9 | Oil leveller |
| 5 | Bearing housing |
커플링
- MAX DYNAMIC ELEMENT COUPLING은 원통형으로 되어 있으며 조립 및 분해가 쉬운 구조입니다.
- 높은 신축성의 우레탄은 조립시 각도편차와 수평편차에서도 무리없이 운전되어 펌프를 보호하며 예비 부품이 필요하지 않습니다.
- 소형 경량이며 SPARK가 발생하지 않으며 급유가 필요 없으므로 유지비용이유리합니다
- 펌프 설치 후 가동전 오일레벨 위치를 확인합니다.
- 오일의 양이 많으면 운전중 Oval flow가 될 수 있으므로 베이스 프레임에서 정해진 위치까지 적정량의 오일이 있는지 확인합니다.
* 흡입 토출은 플렉시블 클램프로서 다양한 연결 방식을 제공합니다.(DIN, AISI, KS 및 OVAL TYPE)

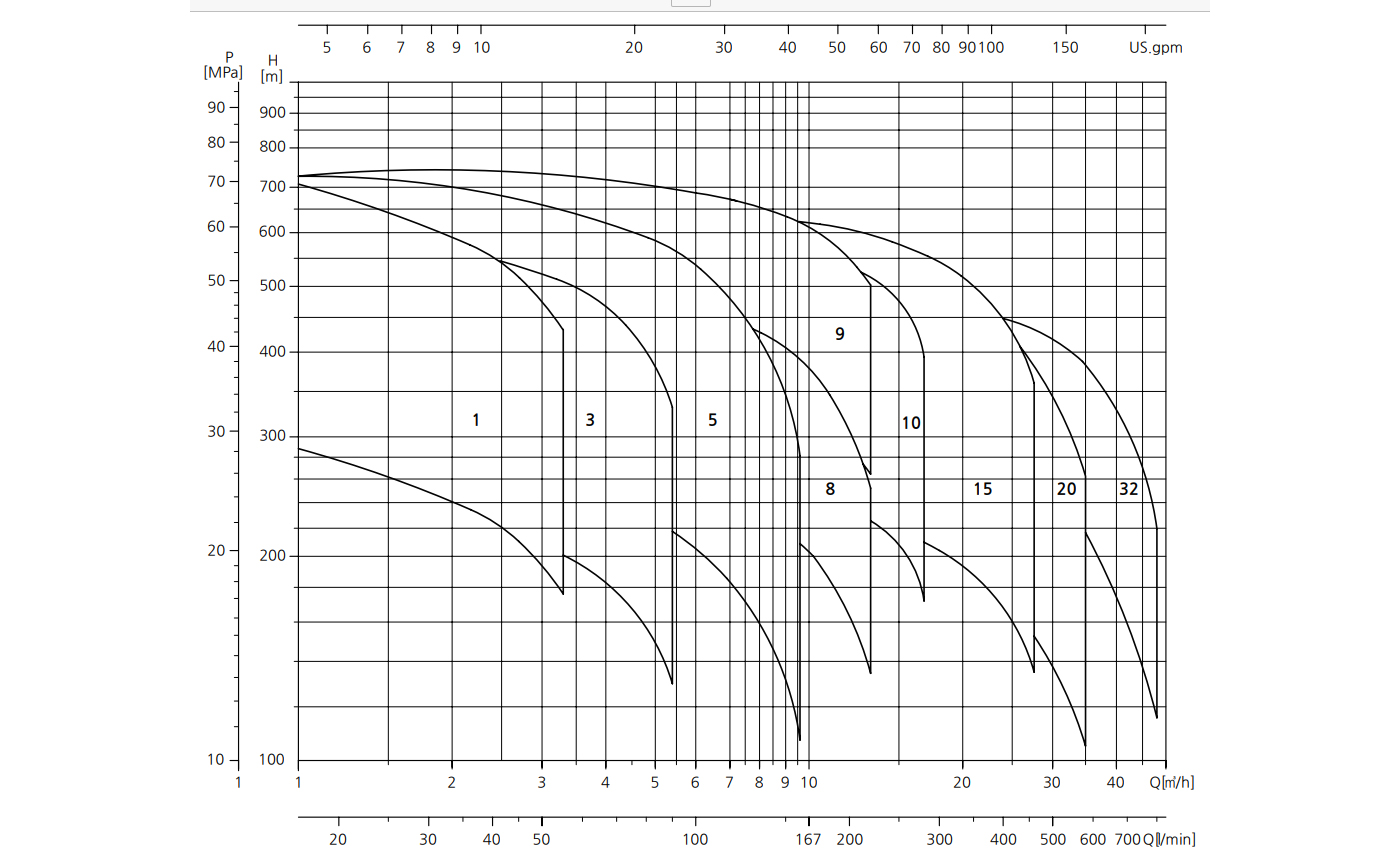

성능 범위, n=3500rpm
모터 선택 사양
- 성능곡선의 허용 오차는 ISO9006에 따릅니다.
- 각 성능곡선은 IEC표준 모터로 시험한 것입니다.
- 펌프가 과열되지 않기 위해서는 반드시 규정된 최소유량으로 운전되어야 합니다.
유체 특성치
- 청수
- 기준온도 : 20℃
- 밀도 : 1.0 kg/d㎥
- 동점도 : 1㎟/s
